すべて”資源”を循環させるー勝田環境グループ

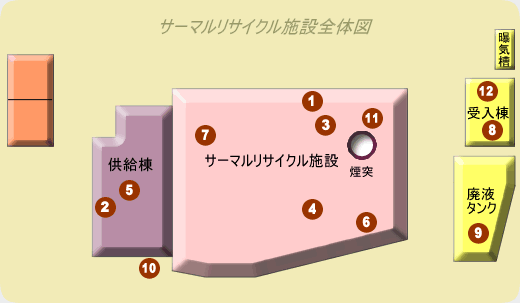

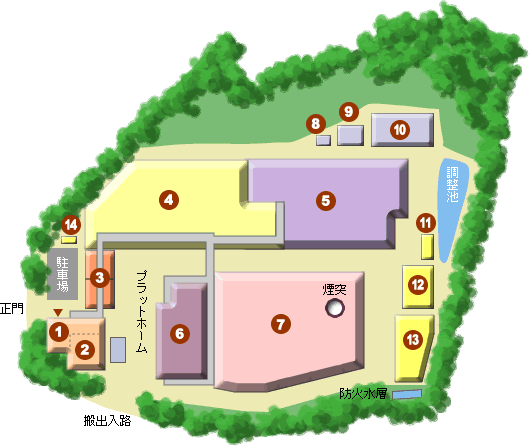

サーマルリサイクル施設

施設概要

◎受入供給設備
トラックスケール（マルチロードセル） 1台
受入ピット：雑芥、汚泥、油泥 1槽
供給クレーン（天井走行クレーン） 2基
汚泥ホッパ（2連式スクリューフィーダ付） 1台
汚泥搬送コンベヤ（フライトコンベヤ） 1台
Ｎｏ.1キルンホッパ（フライトコンベヤ付） 1台
Ｎｏ.2キルンホッパ（スクリーン付） 1台
ストーカホッパ（エプロンコンベヤ付） 1台
汚泥受入槽（ばっ気槽） 3槽
破砕機（一軸破砕機） 1台
破砕機（二軸回転剪断式） 1台
Ｎｏ.1感染性廃棄物コンベヤ 1台
Ｎｏ.2感染性廃棄物コンベヤ 1台
廃油、廃液、汚泥、油泥ポンプ及びタンク 1式
廃油、廃液スクリーン各1台
ドラム缶オープナー 1台
ドラム缶プレス 1台
フロン保管棟 1棟
中和槽 1槽

◎汚泥乾燥設備
汚泥乾燥機（ロータリー式） 1台
Ｎｏ.1乾燥汚泥コンベヤ（バケット付） 1台
Ｎｏ.2乾燥汚泥コンベヤ（フライトコンベヤ） 1台

◎汚泥脱水設備
スクリュウデカンタ形遠心分離機 1台

◎焼却設備
ロータリーキルン（併流式） 1台
ストーカ（特殊階段式） 1組
焼却炉（ストーカ炉、二次燃焼炉） 1基
バーナ（キルン、ストーカ炉、二次燃焼炉） 1式
廃油バーナ（キルン、二次燃焼炉） 1式
廃油、廃液、ノズル 13本
油泥投入ノズル 2本
ドラム缶炉（ガンタイプバーナ付） 2基

◎排ガス冷却設備
廃熱ボイラ（自然循環式） 1台
機械式煤吹装置 2台
軟化器 1台
腹水タンク 1基
ボイラ給水ポンプ 2台
薬液注入装置、連続ブロー装置 1式
蒸気コンデンサ（空気強制通風式） 1台
ガス冷却室 1基

◎排ガス処理設備
電気集塵器 1基
バグフィルタ 1基
乾式有害ガス除去装置 1式

◎通風設備
押込送風機 1台
二次押込送風機 1台
誘引通風機（背圧タービン付） 1台
煙道・風道設備 1式
煙突（50ｍ） 1基

◎灰出設備
Ｎｏ.1灰出コンベヤ（フライトコンベヤ） 1台
Ｎｏ.2灰出コンベヤ（フライトコンベヤ） 1台
Ｎｏ.3灰出コンベヤ（フライトコンベヤ） 1台
ダストコンベヤ（フローコンベヤ） 1台
ダスト調湿装置（パドルミキサ式） 1台
重金属固定剤注入装置 1組
灰貯留場 1槽

◎給排水設備
給排水設備 1式

◎電気・計装設備
電気・計装設備 1式

取扱品目・処理能力

◎一般廃棄物
可燃ごみ、不燃ごみ、粗大ごみ、し尿・生活雑排水、感染性一般廃棄物（特）

◎産業廃棄物
廃プラスチック類、建設廃材、ガラスくず、コンクリートくず及び陶磁器くず、動植物性残渣、ゴムくず、金属くず、紙くず、木くず、繊維くず、汚泥、廃油（特）、廃酸（特）、廃アルカリ（特）、感染性産業廃棄物（特）
（※（特）は特別管理廃棄物）

◎フロンガス
CFC、HCFC、HFC

◎許可取得施設（処理能力）
汚泥の脱水施設：10ｍ³/日　8h/日
汚泥の乾燥施設：50ｍ³/日　24h/日
廃酸・廃アルカリの中和施設：80ｍ³/日　8h/日
廃油の油水分離施設：20ｍ³/日　8h/日
廃プラスチック類の破砕施設①：8t/日　8h/日
廃プラスチック類の破砕施設②：55t/日　8h/日
汚泥、廃油、廃プラスチック類、その他の産業廃棄物の焼却施設（混焼能力）：150t/日　24h/日
フロン類破壊施設：1.272t/日　24h/日
焼却施設（ドラム缶専焼炉）：0.64ｍ³/日　8h/日

受入れ・炉本体設備

◎万全のダイオキシン対策
廃棄物の物性に適した、850℃以上及び2.5秒以上の十分な滞留時間を持つ最新鋭のキルン＆ストーカの二つの炉形式を持つ焼却炉で廃棄物を完全燃焼させると共に、電気集塵装置入口温度を200℃以下に急冷してダイオキシン類の再合成をも防止します。また、排ガス中に活性炭を吹き込み、バグフィルタによりダイオキシン類を吸着除去します。

◎サーマルリサイクルの実施
焼却廃熱をボイラで回収し、施設内の誘引通風機をタービン駆動、及び蒸気式乾燥機による汚泥の乾燥に利用します。また、施設外への熱供給（蒸気供給）も可能な施設となっています。

◎あらゆる一般廃棄物の処理に対応
生活ごみ、粗大ごみだけでなく、し尿汚泥も受入れ可能な設備を備えており、一般廃棄物処理の多様なニーズに対応できるようになっています。

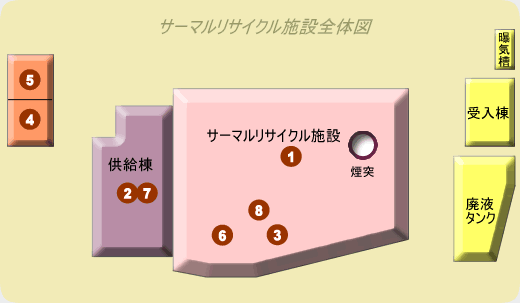

①二次燃焼炉とガス冷却室

②正面玄関（中央：供給棟）

③ドラム缶炉（ガンタイプバーナー付）

④前処理破砕機（二軸回転剪断式）

⑤前処理破砕機（タイヤ切断機）

⑥接触式汚泥乾燥機

⑦廃棄物ピット

⑧ロータリーキルン

受入れ・炉本体設備

◎万全の排ガス・排水管理
CO、O₂計により完全燃焼を、またHCl計により有害ガスを管理。ダイオキシン類をはじめとする有害ガスの排出を抑制し、大気汚染を防ぎます。また、プラント排水はクローズドシステムを採用しているため無放流となっており、
環境保全対策には万全を期しています。

◎感染性廃棄物の安全管理
密閉された状態で搬入された感染性廃棄物は、そのままの状態で供給装置にストックします。一旦、供給装置に載せれば、後は自動で炉内に投入され、作業員の安全が確保されています。

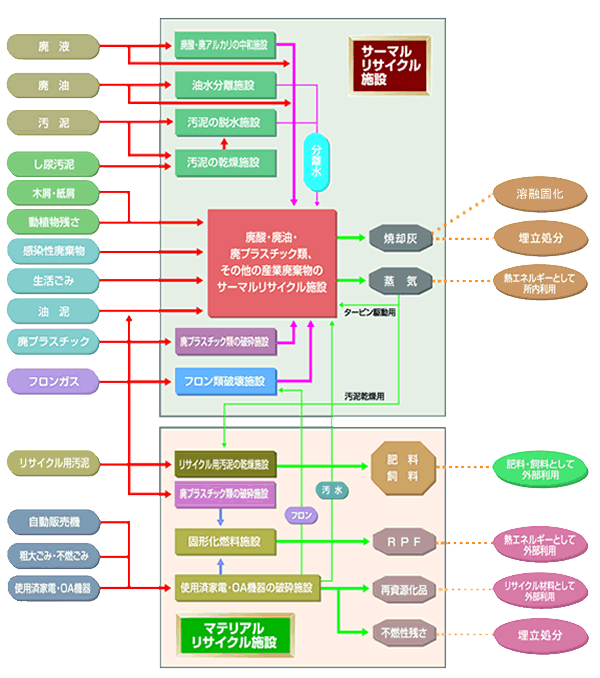

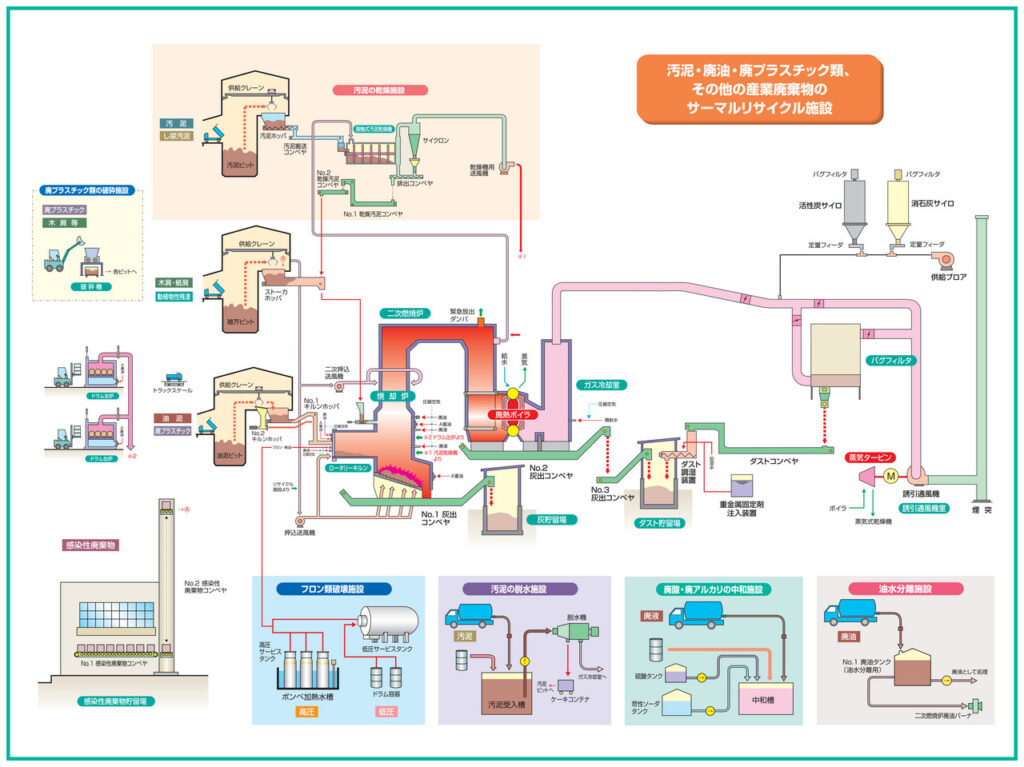

処理フロー図

※画像をクリック頂くとPDFファイルが展開されます。

すべて”資源”を循環させるー勝田環境グループ

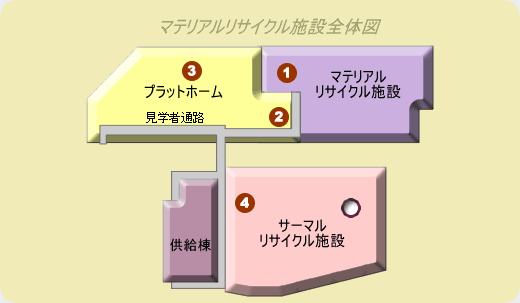

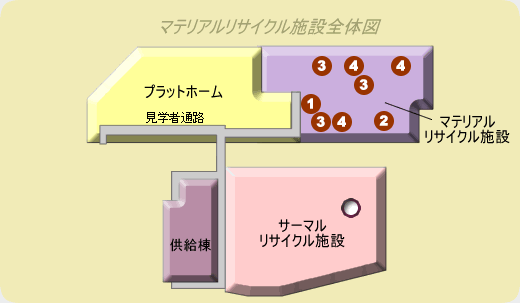

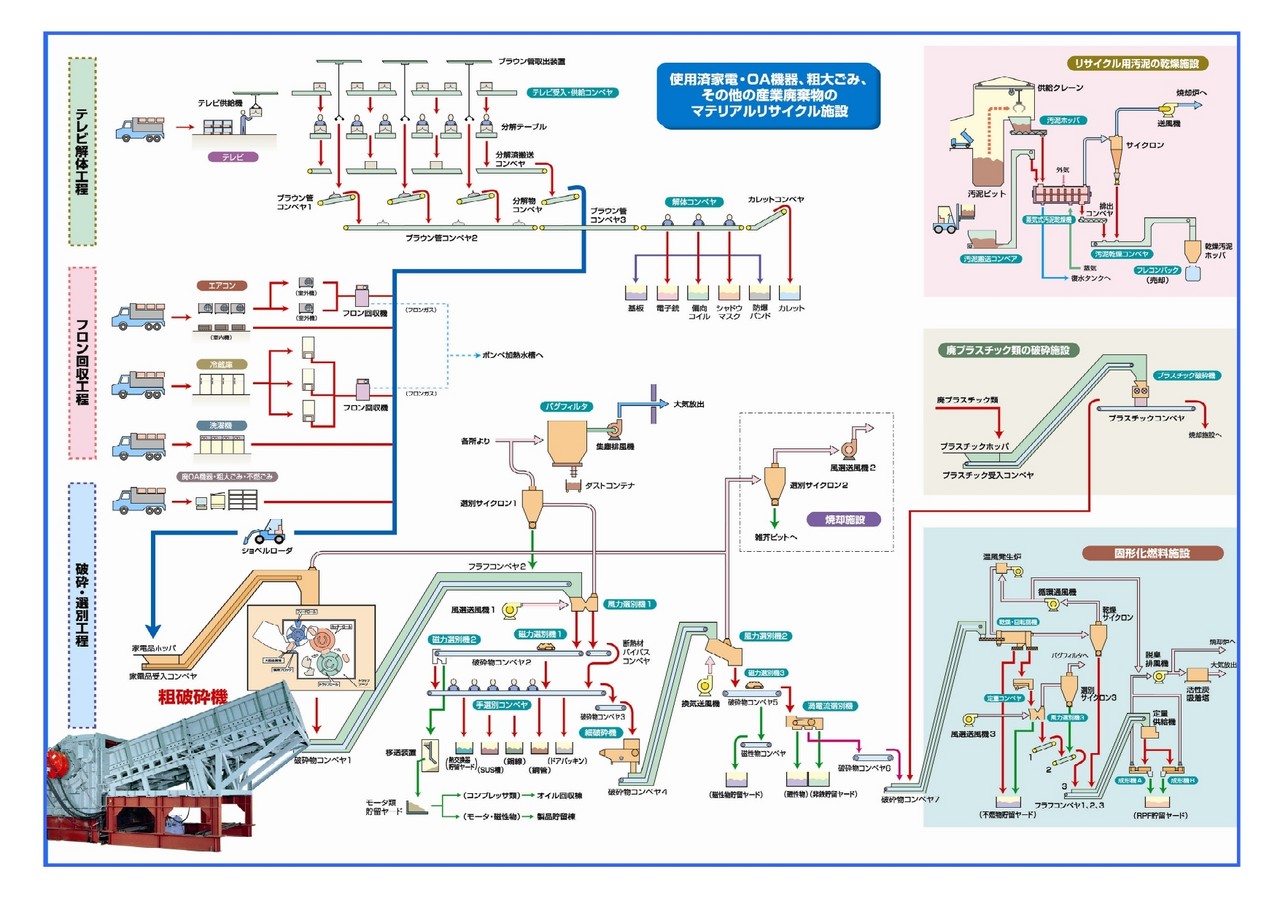

マテリアルリサイクル施設

施設概要

◎前処理設備
テレビ供給機（天井横走行クレーン）：1台
テレビ受入供給コンベヤ（ローラコンベヤ）：1式
分解テーブル（傾動型）：6台
ブラウン管取出装置（天井横走行クレーン）：3台
分解済搬送コンベヤ（ローラコンベヤ）：1台
ブラウン管コンベヤ1（ベルトコンベヤ）：3台
ブラウン管コンベヤ2（ベルトコンベヤ）：1台
ブラウン管コンベヤ3（ベルトコンベヤ）：1台
返送コンベヤ（ベルトコンベヤ）：1台
分解物コンベヤ（ベルトコンベヤ）：1台
解体コンベヤ（ベルトコンベヤ）：1台
カレットコンベヤ（ベルトコンベヤ）：1台
フロン回収機：4台
ボンベ加温水槽：1槽

◎受入供給設備
家電品ホッパ：1台
家電品受入コンベヤ（エプロンコンベヤ）：1台
プラスチックホッパ：1台
プラスチック受入コンベヤ（エプロンコンベヤ）：1台

◎破砕設備
粗破砕機（三軸ロール方式）：1台
細破砕機（一軸スクリーン方式）：1台
プラスチック破砕機（二軸スクリーン方式）：1台
換気送風機：1台

◎選別設備
磁力選別機1（電磁・永磁吊下げベルト方式）：1台
磁力選別機2（永磁プーリ方式）：1台
磁力選別機3（電磁・永磁吊下げベルト方式）：1台
手選別コンベヤ（ベルトコンベヤ）：1台
渦電流選別機：1台
定量コンベヤ（振動コンベヤ）：1台
風力選別機1（押込通風方式）：1台
風力選別機2（振動吸引方式）：1台
風力選別機3（押込通風方式）：1台
風選送風機1：1台
風選送風機2：1台
風選送風機3：1台

◎搬送設備
破砕物コンベヤ1（エプロンコンベヤ）：1台
破砕物コンベヤ2（ベルトコンベヤ）：1台
破砕物コンベヤ3（ベルトコンベヤ）：1台
破砕物コンベヤ4（エプロンコンベヤ）：1台
破砕物コンベヤ5（ベルトコンベヤ）：1台
破砕物コンベヤ6（ベルトコンベヤ）：1台
破砕物コンベヤ7（エプロンコンベヤ）：1台
磁性物コンベヤ（ベルトコンベヤ）：1台
断熱材バイパスコンベヤ（ベルトコンベヤ）：1台
プラスチックコンベヤ（ベルトコンベヤ）：1台
フラフコンベヤ1（ベルトコンベヤ）：1台
フラフコンベヤ2（ベルトコンベヤ）：1台
フラフコンベヤ3（エプロンコンベヤ）：1台
移送装置（バケットコンベヤ）：1台

◎乾燥設備
乾燥・回転篩機：1台
温風発生炉（重油焚き）：1台
乾燥サイクロン：1台
循環通風機：1台

◎成形設備
定量供給機（二連二軸スクリュー方式）：1台
成形機（二軸スクリュー押出方式）：2台
活性炭吸着塔：1台
脱臭排風機：1台

◎集塵設備
選別サイクロン1：1台
選別サイクロン2：1台
選別サイクロン3：1台
バグフィルタ：1台
集塵排風機：1台

◎電気設備
◎計装設備

◎リサイクル用汚泥乾燥施設
供給クレーン：1台
汚泥ピット：1基
汚泥ホッパ：1台
汚泥搬送コンベヤ：1台
蒸気式汚泥乾燥機：1台
乾燥汚泥コンベヤ：1台
サイクロン：1台
送風機：1台
